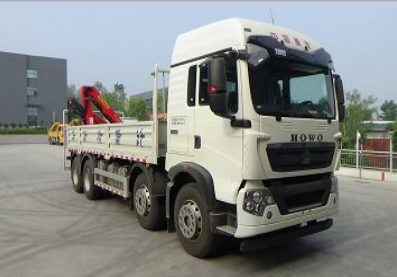

DWJ5310JJHD6型計量檢衡車

【整車技術參數】

產品商標

匯斯誠牌

公告批次

338

產品名稱

匯斯誠牌DWJ5310JJHD6型計量檢衡車

總質量

31000

罐體容積(m3)

額定質量

外形尺寸

10800，

10500，

10300，

10100，

9990，

9860X2500,2550X2960,2990,3000,3100,3200,3250,3280,3320,3350,3380,3420,3460,3510,3550,3600,3620,3650,3680,3700,3720,3750,3780,3850,3880

整備質量

30870,30805

貨廂尺寸

7000,6800,6600,6400,6200,6000,5900,5700,5500X2340,2390,2450X550,600,800

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

2,3

鞍座最大載質量

接近角/離去角(°)

17/10,17/15,19/10,19/15

前懸/后懸

1500/2175,1500/2150,1500/1875,1500/1850,1500/1675,1500/1650,1430/2120,1430/2095,1430/1920,1430/1895,1430/1720,1430/1695,1430/1610,1430/1585,1430/1480,1430/1455

軸荷

6500/7000/17500(二軸組)

最高車速(km/h)

89,110

備注：

備注：ABS型號:4460046300;ABS生產企業:威伯科(上海)管理有限公司;選裝限速裝置

;限速裝置限速(km/h):89;發動機凈功率值:發動機MC07.34-60/MC11.44-

60/MC07H.35-60/WP9H350E62/WP10H400E62,凈功率(kW)為:

248/324/254/252/289;選裝描述:隨底盤選裝駕駛室,選裝EBS,EBS系統型號

/生產企業為:EBS3/威伯科(上海)管理有限公司.駕駛室準乘人數為2人時對應的整備質量308

70kg,駕駛室準乘人數為3人時對應的整備質量30805kg.尺寸對應關系(總長=前懸+軸距+

后懸):10800=1500+1950+3825+1350+2175=1500+1950+38

00+1400+2150,10500=1430+1800+3800+1350+2120=143

0+1800+3775+1400+2095=1500+1950+3825+1350+1875=

1500+1950+3800+1400+1850,10300=1430+1800+3800+1

350+1920=1430+1800+3775+1400+1895=1500+1950+382

5+1350+1675=1500+1950+3800+1400+1650,10100=1430

+1800+3800+1350+1720=1430+1800+3775+1400+1695,9

990=1430+1800+3800+1350+1610=1430+1800+3775+140

0+1585,9860=1430+1800+3800+1350+1480=1430+1800+

3775+1400+1455;側后防護情況:側防護材料為鋁合金與車架螺栓連接,后下部防護材料為

Q235與車架焊接固定截面尺寸為:120×60(mm),離地高490mm;專用功能及裝置:該車

用于檢測,檢定計量衡器準確度的起重舉升專用作業汽車,專用裝置為隨車起重機,砝碼.砝碼是車中的固

定裝置,選裝質量相等外形為圓形或矩形砝碼(根據汽車衡來選裝),砝碼可選用質量1000kg或20

00kg的級別,砝碼總質量15000kg,起重機型號,最大起重載荷,自重分別為PK10000/

5000kg/1680kg;

【底盤技術參數】

底盤型號

ZZ1317N466GF1

底盤名稱

載貨汽車底盤

商標名稱

豪沃牌

生產企業

中國重汽集團濟南卡車股份有限公司

軸數

4

輪胎數

12

軸距

1800+3800+1350,1800+3775+1400,1800+4300+1350,1800+4275+1400,1

800+4600+1350,1800+4575+1400,1950+3825+1350,1950+3800+1400,1

950+4625+1350,1950+4600+1400,1800+3825+1350,1800+3800+1400,1

800+4625+1350,1800+4600+1400,1800+3300+1350

輪胎規格

315/80R22.5 18PR,295/80R22.5,12R22.5,12.00R20 18PR,11.00R20,315/60R22.5 20PR

鋼板彈簧片數

11/11/12,11/11/10,3/3/10,3/3/5,3/3/4,2/2/4,3/3/-,2/2/-,3/3/-/-,2/2/-/-,4/4/5,4/4/-/-,4/4/12

前輪距

2015/2015,2035/2035

燃料種類

柴油

后輪距

1830/1830,1850/1850

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率
