五十鈴計量檢衡車
一、檢衡車概述
計量檢衡車是專為計量單位開發生產的一款用于計量檢定的特種設備，凱瑞專用車銷售有限公司是一家專業提供計量檢衡車的供應商，公司具有雄厚的資質，嫻熟的技術，齊全的車型，另可依據需求定向定制開發，滿足不同客戶多樣需求，我們秉承“用戶至上，質量服務有保障”的理念。我公司計量檢衡車一律廠價直銷.可以免費送車上門.公司配備檢衡車售后專業人員,24小時內對點服務,為您培訓計量檢衡車操作，更多詳情請撥打全國免費統一銷售熱線：400-926-2926
二、檢衡車組成
A、車體部分
1、整車型號：五十鈴計量檢衡車
2、柴油發動機：慶鈴五十鈴發動機有限公司6UZ1-TCG40國四排放，功率≥257kW
3、顏色:白色
4、底盤：QL1310UVCHY
5、額定載質量：≥16000kg
6、驅動形式：8*4驅動
7、外形尺寸：12000×2500×3750（mm）
8、整備質量：30805 kg
9、駕駛室準乘人數：3
10、輪胎規格：11.00R20
11、配置倒車影像系統
12、安裝具有衛星定位功能的行駛記錄儀，6通道ABS（制動防抱死系統）ASR加速防滑控,整車貨箱設計承載25噸，配裝工具箱、備胎架。
13、冷啟動裝置：帶尿素管路加熱系統、進氣電加熱，油水分離器電加熱；
B、車廂部分
1、砝碼架配置：每個1噸,圓型（或選裝方型）,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構
C.主要性能介紹
【主要技術參數】 | |||
產品商標 | - | 公告批次 | - |
產品名稱 | 計量檢衡車 | 產品型號 | 五十鈴計量檢衡車 |
總質量(Kg) | 31000 | 罐體容積(m3) | |
額定載質量(Kg) | 外形尺寸 | 12000×2500×3570 | |
整備質量(Kg) | 30805 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 3 | 載質量利用系數 | |
接近角/離去角(°) | 17/11 | 前懸/后懸 | 1370/2865 |
軸數 | 4 | 軸距 | 1850+4615+1300 |
軸荷(Kg) | 6500/6500/18000(并裝雙軸) | 最高車速(Km/h) | 80 |
其它 | 備注：本車型已安裝車身反光標識;本車型主要用于技術監督局或計量檢測所配備檢測汽車衡器專用移動式計量檢定車,砝碼為固定裝置,砝碼可以選擇形狀不同但總質量相同的圓柱體,長方體,正方體,矩型(附選裝照片);裝卸砝碼用折臂式隨車起重機.起重機型號/起重機質量/最大起升載荷為:HB200/2900/8000, 起重機型號變化引起的質量變化在3%以內,故僅填一組質量參數,符合同一型號規則;側防護材質:鋁合金,后防護欄材質:Q235A,側,后防護與車輛用螺栓連接,后部防護裝置的斷面尺寸為:190×80mm,離地高度為530mm,該車已經安裝具有衛星定位功能的行車記錄儀。ABS型號:APG3550500H1,生產廠家:浙江亞太機電股份有限公司。 | ||
【底盤技術參數】 | |||
底盤型號 | QL1310UVCHY | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 五十鈴牌 | 生產企業 | 慶鈴汽車股份有限公司 |
外形尺寸 | 11745×2490×3025 | 輪胎數 | 12 |
接近角/離去角(°) | 17/10 | 輪胎規格 | 11.00-20 18PR,11.00R20 16PR,295/80R22.5 18PR |
鋼板彈簧片數 | 7/7/11 | 前輪距 | 2060/2060 |
燃料種類 | 柴油 | 后輪距 | 1855/1855 |
排放標準 | GB17691-2005(國Ⅳ),GB3847-2005 | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
6UZ1-TCG40 | 慶鈴五十鈴(重慶)發動機有限公司 | 9839 | 257 |
D、起重機參數
1、吊機前置，在車輛兩側操作，同時車上配置高位站臺可車上操作
1、吊機后置，帶操作平臺
2、折臂式HV 147 E3，最大起重量≥6300kg，臂體為進口型材，一次成型六邊形，焊縫僅一條
3、回轉角度：≥380°
4、吊臂幅度≥9.23米
5、在吊臂伸展最長時，起重量≥1390 kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配
8、起重機產地：意大利
起重機性能參數
380°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-9.23米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
起重機參數
1、最大起重量
|
6300(理論值)
| |||||
2、最大起重力矩（T.M）
|
13.9 | |||||
3、工作壓力
| 285 | |||||
4、液壓系統推薦流量（L/min）
|
25
| |||||
5、回轉范圍（度）
|
380
| |||||
6、起重機自重
|
1595
| |||||
7、起升性能參數
|
幅度
|
2.34
|
5.73 |
7.43 |
9.23
| |
起重質量（KG） | 5825 | 2250 | 1715 | 1390 | ||

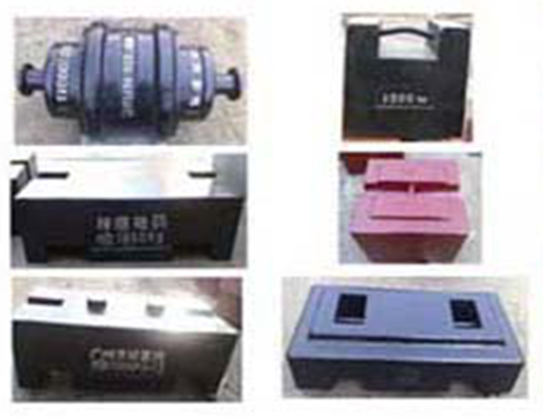

E、砝碼部分
1、砝碼材質：鑄鐵
2、精度等級：M1
3、規格型號：1000kg/個
4、砝碼編號：001號～00-號
5、企業標識：鑄有“CMC-計量所 1000kg
6、砝碼形式：形狀圓形或方形

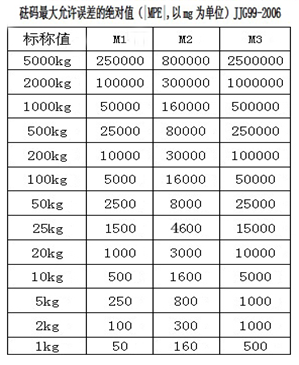

7、質量、準確度等級均符合JJG99-2006<砝碼>計量檢定規程的要求。
所有以上改裝必須符合GB7258-2004(機動車運行安全技術條件)；GB1589-2004(道路車輛外廓尺寸、軸荷及質量限值)的法規要求和JJG907-2006<動態公路車輛自動衡器>計量檢定規程的要求。
8、提供法定計量檢定機構出具的檢定證書。

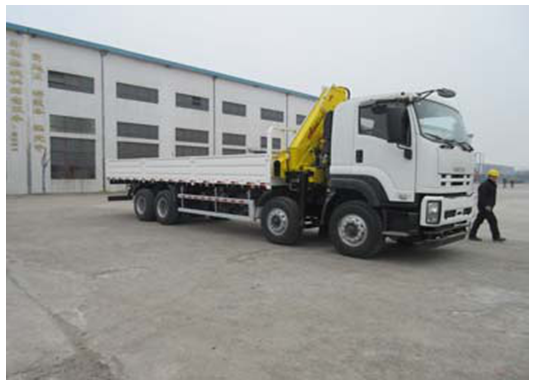

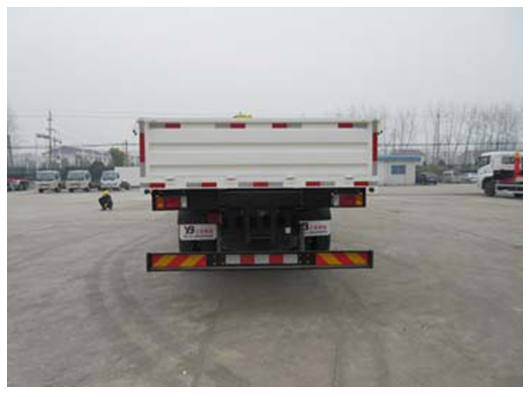

F、整車圖片
