DWJ5250JJH6計量檢衡車

A、車體部分

   1、整車型號：DWJ5250JJH6計量檢衡車（還未公示，正在開發）；

   2、配置倒車影像系統；

   3、安裝具有衛星定位功能的行駛記錄儀，ABS（制動防抱死系統），加裝空調

   4、柴油發動機：中國重型汽車集團有限公司MC07.34-60國六排放，功率≥251 kW，排量：6870ml;

   5、底盤：重汽豪沃T5G底盤ZZ1257N464GF1;

   6、整備質量：≥24805kg;

   7、驅動形式：6*4驅動；

   8、外形尺寸： 10600×2550×3620（mm）；

   9、軸距：4575+1400（mm）；

   10.變速箱：10檔變速箱；

   11、總質量：25000kg；

   12、駕駛室準乘人數：3；

   13、輪胎規格：11.00R20；

B、車廂部分

   1、砝碼架配置：砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。配備隨車工具箱；

   2、車廂與車頭為同色油漆；

   3、車箱底部輔設≥5mm厚的防滑鋼板；

C、起重機部分

  1、吊機后置，帶操作平臺；在車輛兩側操作，同時車上配置高位站臺可車上操作

  2、折臂式HB120  E2，最大起重量≥6000kg，臂體為進口型材，一次成型六邊形，焊縫僅一條

  3、回轉角度：≥380°

  4、吊臂幅度≥8米

  5、在吊臂伸展最長時，起重量≥1375 kg

  6、吊機配置要求：

    a.吊臂鋼板為進口700高強度鋼板

    b.油泵為進口知名品牌

    c.主要閥、鎖件及硬管、接頭為進口知名品牌

 7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配

 8、起重機產地：意大利，符合歐標EN12999H1/B3，中等載荷10萬次工作循環；隨車起重機原裝進口；

 9、提供免費培訓

 10、配有高壓過濾器、服務提醒計時器、兩側控制位均配水平指示器

 11、支腿：液壓式伸縮支腿。

起重機性能參數

  380°回轉，齒輪齒條式，全液壓。

1、轉臺結構

  變截面等應力箱型框架結構，采用高強度鋼全焊接。

2、液壓系統

  采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；

3、控制

   常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。

4、回轉機構

  齒輪齒條式，全液壓。

5、伸縮臂

   伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-9.23米區間任意臂長長度。

6、安全裝置

  液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；

7、吊鉤

  主鉤：30噸級拉力鉤

 起重機參數

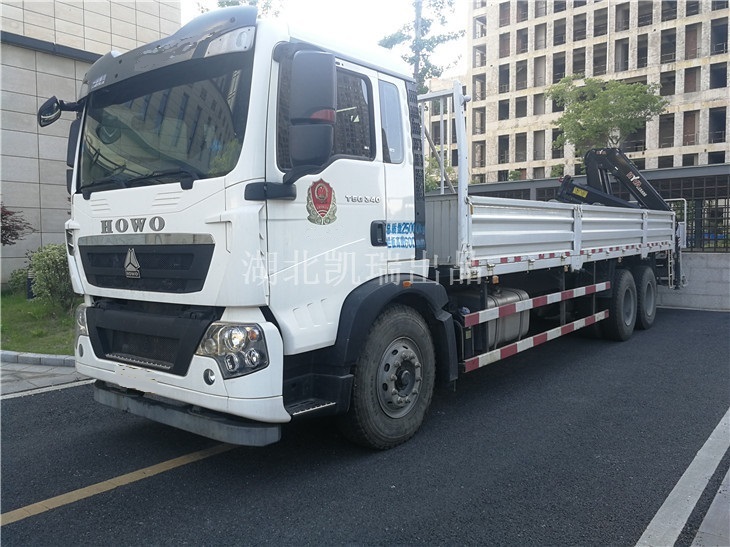

豪沃國六三軸計量檢衡車

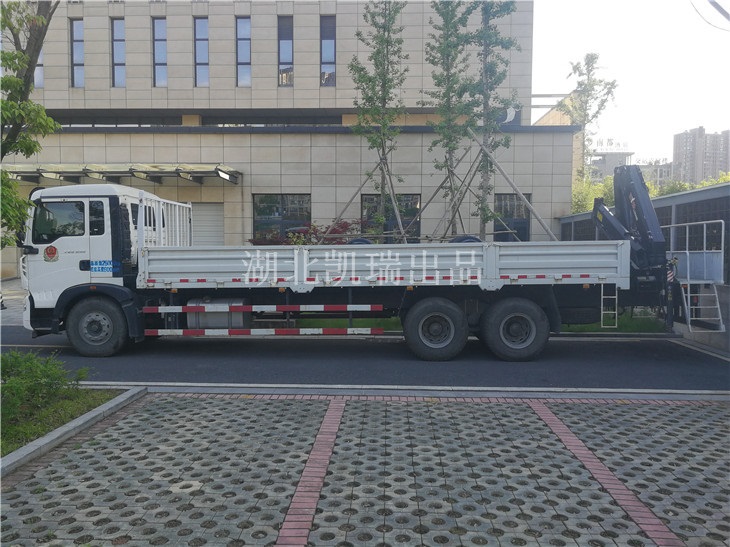

三軸國六檢衡車側面圖

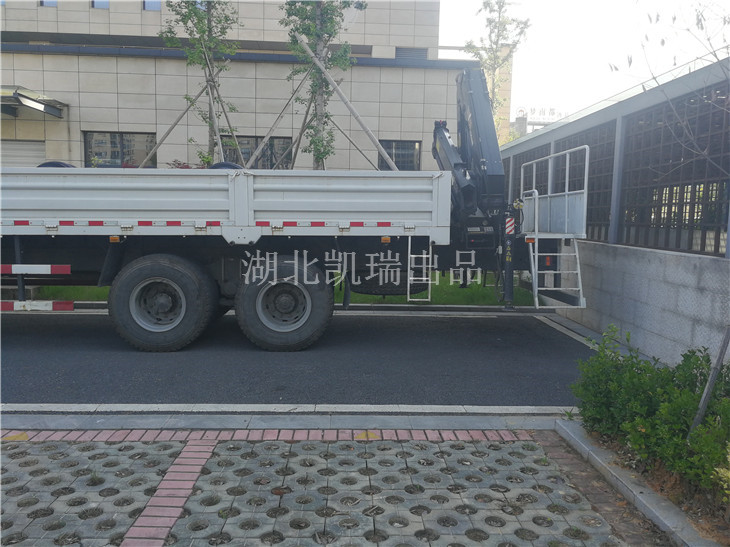

檢衡車尾部后爬梯樣式
