解放25噸計量檢衡車
一、檢衡車概述
計量檢衡車是專為計量單位開發生產的一款用于計量檢定的特種設備，凱瑞專用車銷售有限公司是一家專業提供計量檢衡車的供應商，公司具有雄厚的資質，嫻熟的技術，齊全的車型，另可依據需求定向定制開發，滿足不同客戶多樣需求，我們秉承“用戶至上，質量服務有保障”的理念。我公司計量檢衡車一律廠價直銷.可以免費送車上門.公司配備檢衡車售后專業人員,24小時內對點服務,為您培訓計量檢衡車操作，更多詳情請撥打全國免費統一銷售熱線：400-926-2926
二、檢衡車組成
A、車體部分
1、整車型號：重汽計量檢衡車
2、柴油發動機：中國第一汽車集團公司BF6M1013-26E4國四排放，功≥195kW
3、顏色:紅色
4、底盤：CA1250P1K2L7T3BE4A80
5、整備質量：≥24870kg
6、驅動形式：6*4驅動
7、外形尺寸：12000×2500×3750（mm）
8、整備質量：25000 kg
9、駕駛室準乘人數：2，3
10、輪胎規格：11.00R20
11、配置倒車影像系統
12、安裝具有衛星定位功能的行駛記錄儀，6通道ABS（制動防抱死系統）ASR加速防滑控,整車貨箱設計承載25噸，配裝工具箱、備胎架。
13、冷啟動裝置：帶尿素管路加熱系統、進氣電加熱，油水分離器電加熱；
B、車廂部分
1、砝碼架配置：每個1噸,圓型（或選裝方型）,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構
C、主要性能介紹
【主要技術參數】 | |||
產品商標 | - | 公告批次 | - |
產品名稱 | 計量檢衡車 | 產品型號 | 解放計量檢衡車 |
總質量(Kg) | 25000 | 罐體容積(m3) | |
額定載質量(Kg) | 外形尺寸 | 11973×2490×3580 | |
整備質量(Kg) | 24870,24805 | 貨廂尺寸 | 7800×2300×800 |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2,3 | 載質量利用系數 | |
接近角/離去角(°) | 21/10 | 前懸/后懸 | 1375/3048 |
軸數 | 3 | 軸距 | 1900+5650,1900+5150,2300+5250,2300+4750 |
軸荷(Kg) | 6750/6750/11500 | 最高車速(Km/h) | 85 |
其它 | 備注：該車為道路稱重計量衡器專用移動式計量檢定用車,車廂內裝有固定砝碼架及砝碼。隨車起重機型號/隨車起重機質量/最大起升載荷分別為:QHSQ5Z/1800/5000;QHSQ6.3Z/2500/6300;側防護:材質Q235,連接方式:焊接和螺栓連接.后下防護:材質Q235.連接方式:焊接和螺栓連接.斷面尺寸100×50mm,離地高度420mm;該車僅選用底盤上2300+5250軸距; 隨底盤選裝駕駛室,選裝改前圍,燈具,后視鏡,保險杠,側門和側圍的駕駛室.ABS生產廠家:上海萬捷汽車控制系統有限公司,ABS型號: VIE ABS-II.選裝箱板結構; | ||
【底盤技術參數】 | |||
底盤型號 | CA1250P1K2L7T3BE4A80 | 底盤名稱 | 平頭柴油載貨汽車底盤 |
商標名稱 | 解放牌 | 生產企業 | 一汽解放青島汽車有限公司 |
外形尺寸 | 11780,10860×2490×2850,2930,3290 | 輪胎數 | 8 |
接近角/離去角(°) | 21/14 | 輪胎規格 | 10.00-20 18PR,10.00R20 18PR,11.00-20 16PR,11.00R20 16PR |
鋼板彈簧片數 | 12/12/10+9,3/3/10+9,3/3/4+3,3/3/4+- | 前輪距 | 1964/1964,1950/1950,1958/1958 |
燃料種類 | 柴油 | 后輪距 | 1847 |
排放標準 | GB3847-2005,GB17691-2005國Ⅳ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
CA6DF4-24E4 CA6DF4-22E4 BF6M1013-24E4 BF6M1013-26E4 CA6DL1-26E4 BF6M2012-22E4 | 一汽解放汽車有限公司無錫柴油機廠 一汽解放汽車有限公司無錫柴油機廠 中國第一汽車集團公司 中國第一汽車集團公司 中國第一汽車集團公司 中國第一汽車集團公司 | 6740 6740 7146 7146 7700 6060 | 180 165 180 195 195 165 |
D、起重機部分
1、吊機后置，帶操作平臺在車輛兩側操作，同時車上配置高位站臺可車上操作
2、折臂式PK23500 ，最大起重量≥6100kg，臂體為進口型材，一次成型六邊形，焊縫僅一條
3、回轉角度：≥400°
4、吊臂幅度≥16.7米
5、在吊臂伸展最長時，起重量≥1000 kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具（鐵鏈式）與所配砝碼起吊架必須匹配
8、起重機產地：奧地利
起重機性能參數
400°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-9.23米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
起重機參數
1、最大起重量
| 6100(理論值)
| |||||
2、最大起重力矩（T.M）
|
28 | |||||
3、工作壓力
|
300 | |||||
4、液壓系統推薦流量（L/min）
|
50
| |||||
5、回轉范圍（度）
|
400
| |||||
6、起重機自重
|
2346
| |||||
7、起升性能參數
|
幅度
|
4.6
|
8.0 |
12.4 |
16.7
| |
起重質量（KG） | 4780 | 2600 | 1600 | 1000 | ||
E、砝碼部分
1、砝碼材質：鑄鐵
2、精度等級：M1
3、規格型號：1000kg/個
4、砝碼編號：001號～00-號
5、企業標識：鑄有“CMC-計量所 1000kg
6、砝碼形式：形狀圓形或方形

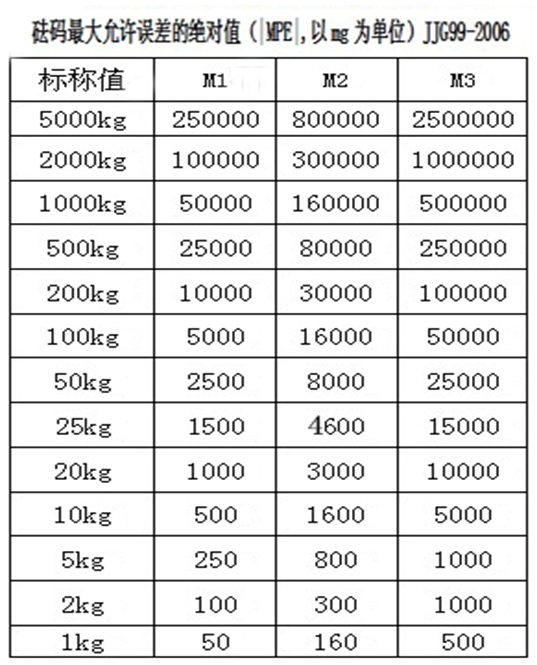

7、質量、準確度等級均符合JJG99-2006<砝碼>計量檢定規程的要求。
所有以上改裝必須符合GB7258-2004(機動車運行安全技術條件)；GB1589-2004(道路車輛外廓尺寸、軸荷及質量限值)的法規要求和JJG907-2006<動態公路車輛自動衡器>計量檢定規程的要求。
8、提供法定計量檢定機構出具的檢定證書。

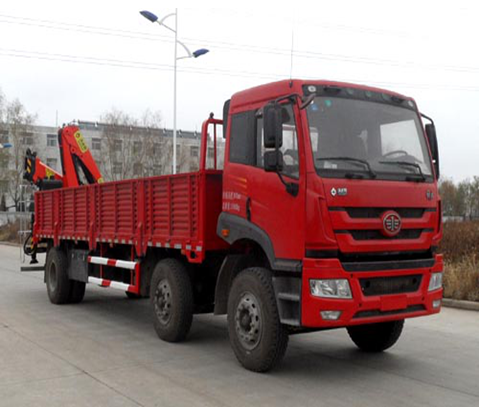

F、整車圖片
