加油機檢定裝置方案配置介紹
一、方案設計
1、車輛選型

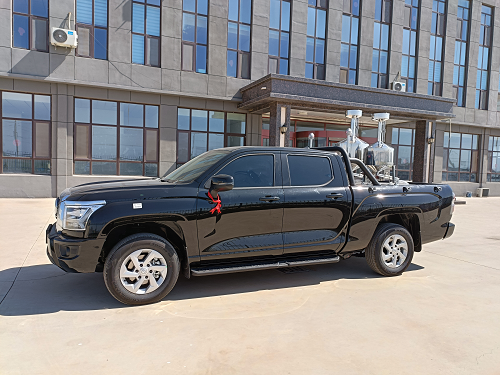

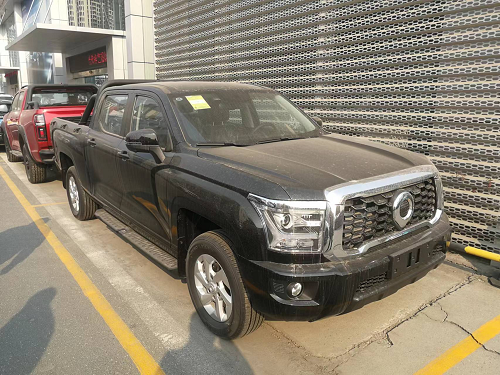

選用長城金剛炮 2022款 2.0T手動汽油手動四驅領航型長箱GW4C20B改裝成加油機檢定車，該車型外觀大方，車內空間充裕，動力性能好，滿足第六階段排放標準，在市區內通行不受任何限制。
2、內部設計：
乘務艙與后部檢定操作艙完全隔離，嚴禁油氣擴散到前艙，充分保證了前艙的乘坐和工作環境；后艙底板加裝花紋鋼板和設備緊固裝置，便于安裝設備和緊固設備。
3、檢測設備的配置:
安裝50L、100L及約200L異形儲油箱（或移動式卸油箱）2個，汽油、柴油分開，可單獨卸油到儲油罐，用于加油機檢測；
4、安全防護措施
前艙和后艙完全隔離，防止油氣擴散到前艙；數字溫度計有國家防爆證書；車輛安裝有導電拖帶、防火帽等防護措施，保證了現場操作的安全性。
二、技術指標
裝置型式：燃油加油機檢定系統為機械式
檢定對象：燃油加油機
檢定介質：燃油加油機為汽、柴油
2.1標準金屬量器組：
2.1.1名稱：二等標準金屬量器
2.1.2規格型號：BJL-DFZN-50L、50L/ BJL-DFZN-20L、20L
2.1.3最大允許誤差±2.5×10-4（負4次方）
2.1.4二等標準金屬量器的分度容積不得大于其標稱容量的5×10-5（負5次方）
2.1.5二等標準金屬量器的主體材料應用 1Cr18Ni9Ti不銹鋼板制造；
2.1.6金屬量器的外壁應光滑平整，以肉眼觀測，不得有凹凸現象；內壁應拋光處理，以保證金屬量器的液體殘留量最小。
2.1.7用于檢測油品的金屬量器，為防止產生泡沫，要在進液口內裝有倒液管，倒液管的上端應略低于金屬量器的溢流罩，下端應位于圓筒體部分的下部。
2.1.8為保證金屬量器注液時不存氣泡，排液時器壁的液體殘留量最小，上錐體的夾角和下錐體的夾角都應≤120°。 2.1.9、符合車載安裝金屬量器要求，可以將罐體與車廂設計成一體結構。
三、車輛參數（長城風駿7）
3.1車身尺寸（長×寬×高 mm）：5365mm×1880mm×1815mm；
3.2箱體尺寸：1550mm×1500mm×470mm，尾門平開；
3.3品牌：國產品牌，顏色可選
3.4產品名稱：加油機檢定裝置
3.5載客人數：5人座
3.6輪胎規格：245/70R17，鋁合金輪轂；
3.7制動裝置：前通風盤/后通風盤
3.8輪胎數：4（一個備胎）
3.9軸距 (mm)：3410
3.10驅動方式：分時四驅
3.11燃油種類：92號汽油
3.12底盤依據標準：國6
3.13發動機排量（L）及功率(PS)：2.0，145，渦輪增壓
3.14發動機型號：GW4C20B
3.15最高車速(Km/h)：165；
3.16變速箱樣式：8擋自動；
3.17輔助裝置：胎壓顯示、電動天窗、倒車?yán)走_(dá)、倒車影像、定速巡航、上坡輔助、中控鎖、遙控鑰匙、觸控液晶屏、手動空調、滅火器干粉式1.05KG 只 1、靜電拖1條、車門貼字
四、主要部件的配置

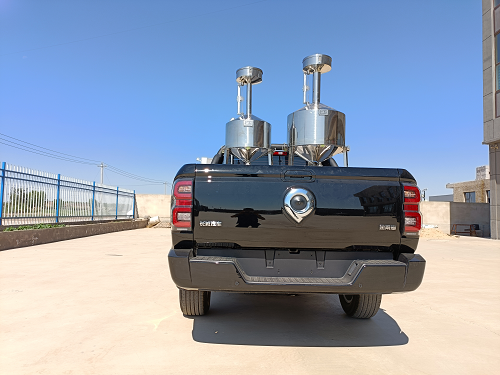

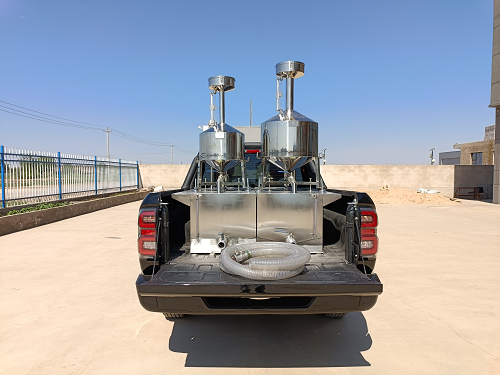

4.1 標準計量組，其中包括二等標準金屬量器、數字溫度計。標準量器和閥門材質為（304）不銹鋼。
4.1.1 標準量器：用于計量加油機在一定時間內加入油品的容積。每次檢定完畢，通過手閥將油品放入回油庫。
4.1.2 手持?jǐn)?shù)顯溫度傳感器：傳感器放入罐體內，用于測量量器內部溫度。
4.1.3組合式不銹鋼儲油罐2個，約150L每個，汽柴油分開，分別卸油到儲油槽。4.1.4排油管、快速接頭、防爆耐油防腐膠管。
